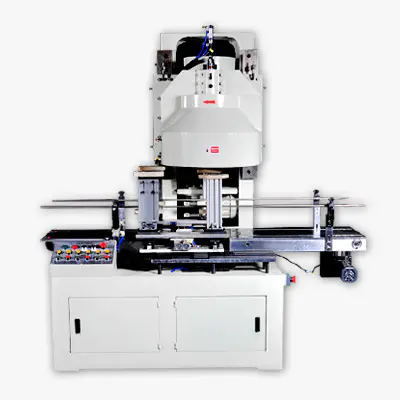

Quy định vận hành an toàn cho máy dán lon hoàn toàn tự động

Máy niêm phong tự động Hướng dẫn liên quan đến hoạt động:

Một: Kiểm tra xem nguồn điện và nguồn cấp khí có đáp ứng các thông số kỹ thuật hay không.

Hai: Một số chức năng của động cơ chính

Động cơ chính bịt kín (động cơ bịt kín 960 vòng/phút), khi đĩa ly hợp bịt kín được treo trên xi lanh ly hợp (vượt qua lực cản của lò xo), sau khi động cơ quay được 11 vòng (khoảng 0-7 giây), đĩa ly hợp sẽ tự động quay nhả ra (cắm chặt Xi lanh đã ngừng chuyển động và thiết lập lại trong khoảng 0,5 giây), do lực kéo của lò xo, chốt treo được kéo ra khỏi lỗ lõm để hoàn thành tác dụng bịt kín.

Ba: phần chia

Khi bật chuyển đổi tần số, động cơ lập chỉ mục bắt đầu chạy và mâm cặp điện từ ly hợp quay được cấp điện để làm cho bộ giảm tốc khớp với động cơ và điều khiển bộ chia thực hiện hành động lập chỉ mục.

Bốn: Bình áp lực, phần bình trên cùng

Sau khi bàn xoay lập chỉ mục đưa sản phẩm vào đúng vị trí, trước khi thực hiện hành động bịt kín, xi lanh bình áp suất sẽ ép sản phẩm vào dây bánh xe để thực hiện hành động bịt kín. Xy lanh đẩy được dùng để đậy lên trên sản phẩm đã bịt kín nhằm tránh trường hợp sản phẩm bị đẩy vào tấm định mức và mắc kẹt trên khay niêm phong khi chạy lại khiến tấm định mức không thể hoạt động.

Năm: Làm kín xi lanh ly hợp

Khi đã có chỉ mục sản phẩm và cần có hoạt động bịt kín, xi lanh bịt kín sẽ đỡ tấm bánh răng thông qua giá đỡ. Sau khoảng 0,5 giây sau khi chốt treo và lỗ lõm được treo, xi lanh ly hợp dừng lại và đặt lại. Lúc này, bánh răng đã hoạt động. Do động cơ chính quay nên không thể rơi ra được. Nó cần tự động rơi ra sau 11 vòng quay. Lò xo kéo tấm Liulihe ra khỏi lỗ lõm. 0,5 giây sau khi xi lanh bịt kín được nâng lên, đĩa ly hợp sẽ có thể tự động treo lên trong điều kiện bình thường. Nếu không, hãy kiểm tra cơ chế.

Sáu: Xi lanh đẩy

Bất kể chế độ làm việc nào, khi tấm chỉ số được đặt đúng vị trí sau khi đặt trạm, xi lanh đẩy thùng sẽ thực hiện hành động đẩy. Lúc này, bất kể có sản phẩm trong trạm hay không, xi lanh sẽ thực hiện động tác đẩy sản phẩm ra khỏi biển chỉ số. Hành động này được kiểm soát theo thời gian trong chương trình. Cần bao lâu để đẩy sản phẩm ra xa khi áp suất không khí bình thường, cài đặt thời gian trong chương trình và reset lại thao tác khi hết thời gian. Không thể ở lại quá lâu, phải vào phạm vi thanh đẩy và quay về vị trí lập chỉ mục tiếp theo để tránh kẹt vật liệu.

Bảy: Vào băng tải bồn chứa

Ở chế độ làm việc tự động, khi công tắc tiệm cận vị trí định vị của bảng chỉ số không phát hiện được sản phẩm thì băng chuyền tiếp tục chạy cho đến khi phát hiện được sản phẩm. Khi tấm chỉ số đang chạy, băng tải không thể chạy được khiến sản phẩm và tấm chỉ số cọ xát vào mép. Khi việc lập chỉ mục được thực hiện, băng tải có đủ thời gian để đưa sản phẩm vào vị trí lập chỉ mục ngay khi thực hiện hành động niêm phong mà không ảnh hưởng đến chu trình niêm phong.

Tám: Tổng quan về quy trình làm việc ở chế độ tự động

Máy dán kín lon Trước khi thực hiện chế độ làm việc tự động, hãy thực hiện hành động niêm phong theo cách thủ công để kiểm tra xem từng hành động chương trình và hoạt động của từng cơ cấu cơ khí có bình thường hay không. Công tắc chế độ làm việc chọn vị trí chế độ tự động (ở chế độ tự động, tín hiệu vị trí trên của xi lanh áp suất thấp hơn, tín hiệu vị trí trên của xi lanh trên, tín hiệu vị trí ban đầu của xi lanh ly hợp và tín hiệu vị trí ban đầu của niêm phong cần có đĩa ly hợp) để khởi động động cơ chính, sau đó nhấn bắt đầu vận hành tự động Nhấn nút, lúc này đèn báo vận hành Tây-Đông sáng và thiết bị ở trạng thái vận hành Tây-Đông (Lưu ý : Lúc này, tay chân của con người nên rời khỏi bộ phận vận hành thiết bị để tránh con người cơ thể khỏi bị thương).

Khi băng tải đưa thùng đến trạm lập chỉ mục, công tắc phát hiện sản phẩm sẽ gửi tín hiệu sản phẩm đến plc. Sau khi plc được chương trình xử lý, nó sẽ phát ra hành động ly hợp lập chỉ mục, đĩa điện ly hợp lập chỉ mục được cấp điện và đĩa lập chỉ mục được điều khiển bởi máy. Xoay, sau khi hoàn thành một vòng quay của trạm, cảm biến chỉ số của bộ chia sẽ gửi tín hiệu chỉ số sản phẩm đến plc (lưu ý: tại thời điểm này, mâm cặp điện từ ly hợp chỉ số chưa bị mất điện và nó tiếp tục hoạt động. Khoảng 30 độ trước khi lập chỉ mục cho một trạm, cảm biến dừng lập chỉ mục sẽ gửi tín hiệu đến plc và mâm cặp điện từ ly hợp lập chỉ mục sẽ mất nguồn và tách ra - vai trò của cảm biến thứ hai là hoàn thành việc lập chỉ mục tiếp theo trong một thời gian ngắn) Sau khi lập chỉ mục plc là được xử lý, hành động nhấn sẽ được xuất ra. Đồng thời, xi lanh phun cũng được tắt nguồn cùng lúc và sản phẩm được ép nhẹ vào dây bánh xe. Đồng thời, tín hiệu nhấn xuống được gửi đến plc, xi lanh ly hợp được nâng lên và tấm bánh răng bịt kín bị kẹt trong lỗ lõm, thực hiện hành động bịt kín. Khi hành động bịt kín hoàn tất, tấm bánh răng bịt kín rơi ra, lò xo kéo nó trở lại vị trí ban đầu và số dây được khôi phục, cho biết việc niêm phong đã hoàn thành. Lúc này, xi lanh phía dưới quay về vị trí, xi lanh phía trên tự động đẩy lên trên và sản phẩm được đẩy ra khỏi dây bánh xe. Tín hiệu trên của xi lanh áp suất thấp hơn và cốc hút không bị mất điện và tiếp tục hoạt động. Khi hoạt động ở khoảng 30 độ trước khi trạm tiếp theo chuẩn bị ghi điểm, cảm biến dừng lập chỉ mục sẽ gửi tín hiệu đến plc và mâm cặp điện từ ly hợp lập chỉ mục sẽ mất nguồn và tách ra --Chức năng của cảm biến thứ hai là kích hoạt việc lập chỉ mục tiếp theo sẽ được hoàn thành trong thời gian ngắn), sau khi plc được xử lý, hành động ép được thực hiện và xi lanh đẩy cũng được tắt nguồn cùng lúc và sản phẩm được ép trơn tru vào dây bánh xe. Đồng thời, tín hiệu nhấn xuống được gửi đến plc, xi lanh ly hợp lên và tấm bánh răng bịt kín được kẹt vào lỗ lõm để thực hiện hành động bịt kín. Khi hành động bịt kín hoàn tất, tấm bánh răng bịt kín rơi ra, lò xo kéo nó trở lại vị trí ban đầu và số dây được khôi phục, cho biết việc niêm phong đã hoàn thành. Lúc này, xi lanh phía dưới quay về vị trí, xi lanh phía trên tự động đẩy lên trên và sản phẩm được đẩy ra khỏi dây bánh xe. Tín hiệu trên của xi lanh áp suất thấp hơn và tín hiệu trên của xi lanh trên được gửi đến plc, và pl xuất ra tín hiệu vận hành lập chỉ mục và đĩa ly hợp lập chỉ mục được cấp điện trở lại để thực hiện lập chỉ mục cho trạm tiếp theo và lặp lại hành động niêm phong lần lượt.
